Parámetros del producto
Nombre del producto: potenciómetro trifásico de CC sin escobillas y accionamiento sin pasillo
Modelo: X30A (potenciómetro)
Voltaje de funcionamiento: 7-24V
Corriente de accionamiento: nominal 15A más ventilador de refrigeración 20A
Velocidad máxima: 224000 RPM (motor de 2 polos), 74000 RPM (motor de 6 polos), 40000 RPM (motor de 12 polos), 35000 RPM (motor de 14 polos).

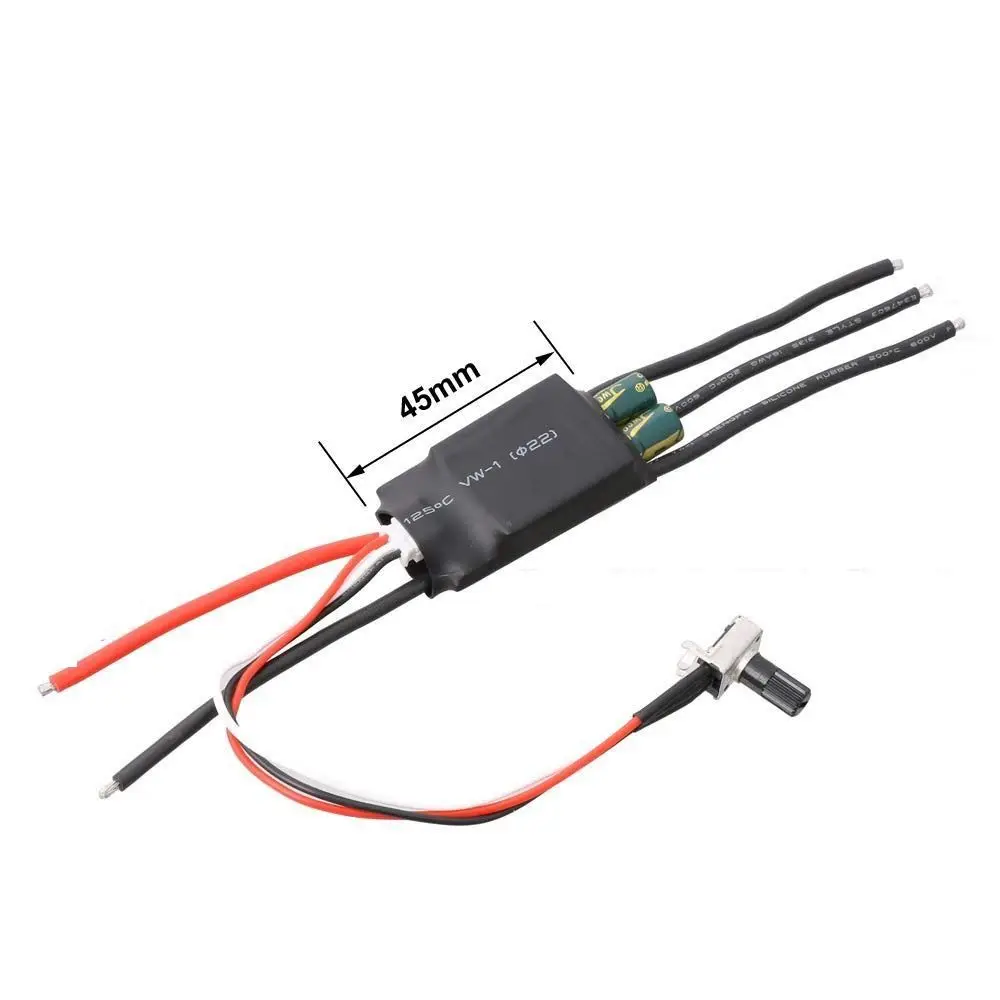

Tamaño del producto: largo 45MM * ancho 26MM * altura 12MM (excluyendo cables y condensadores sobresalientes)
Descripción:
BLDC amplio voltaje 7-24V alta potencia pequeño volumen potenciómetro control de velocidad controlador sin escobillas y sin pasillo, la versión de un solo botón admite aceleración y desaceleración de conmutación libre de un solo botón con función de memoria de apagado, potenciómetro, versión de control de velocidad compatible con PLC 0-5V, velocidad de señal de simulación
Instrucciones de uso de modelos de potenciómetros:
El posicionador de distribución de energía estándar regula directamente la velocidad sin señales de control externas. Aumenta en sentido horario y disminuye en sentido antihorario.
También es adecuado para el control de cantidad analógico PLC 0-5 externo. Desenchufe el cable del potenciómetro, la señal de control de cantidad analógica externa 0-5 y el cable de tierra están conectados respectivamente al terminal de señal de entrada de la placa del controlador sin escobillas, siempre que dos cables estén bien

Descripción de la interfaz:
1. La salida de línea de fase U V W está conectada al motor
2. Fuente de alimentación principal VCC GND (fuente de alimentación DC externa)

Características:
ESC está especialmente desarrollado y diseñado para herramientas eléctricas de control industrial como bombas de aire, bombas de agua, bombas de aceite, ventiladores, etc. que utilizan motores trifásicos sin escobillas de CC. El valor predeterminado es la temporización media y la operación de alta corriente a largo plazo. La refrigeración del ventilador Jianyijia tiene protección contra sobrecalentamiento. Las malas condiciones de disipación de calor externo del ESC reducirán automáticamente la potencia cuando la temperatura supere los 100 grados, y la temperatura volverá a la normalidad cuando baje a 100 grados.

Precauciones:
1. No hay fusible en el circuito de alimentación de la placa base. Jianyi lo ha añadido él mismo. La conexión inversa de los polos positivo y negativo de la fuente de alimentación causará daños permanentes a algunos de los chips de la placa (incluso si no funciona durante 1 segundo)
2. Hay protección de bloqueo del motor durante el funcionamiento normal. Debido a que la potencia y la corriente del módulo son grandes, No cortocircuite artificialmente cuando el módulo no esté funcionando normalmente. Una vez que el cortocircuito puede quemar la línea y el tubo puede explotar, use el pequeño para la primera prueba de cableado. Prueba de corriente de bajo voltaje, después de OK, luego pasa alta corriente y alto voltaje para trabajar
3. No conecte el motor que sea obviamente incompatible con el voltaje, la corriente o la potencia del módulo de accionamiento, para evitar daños inexplicables "sin sentido"

Paquete incluido:
1 × DC 7-24V 200W BLDC Controlador de motor sin escobillas trifásico
